上海2013年12月16日電 /美通社/ -- 電子設計自動化技術的領導廠商 Mentor Graphics近日發布一份題為《三維集成電路系統的電網分析》的研究報告。中文版的報告全文可在 Mentor Graphics 的官方網站閱讀和下載：[http://mentorg.com.cn/aboutus/view.php?id=229]。
作者簡介
Christen Decoin 是明導 Calibre 設計解決方案新市場與新興市場產品營銷經理，負責推動早期新市場分析、產品定義以及產品推出。Christen 先前曾負責明導參與專注于寄生電感、三維集成電路以及高頻提取的 DeCADE Nano2013 計劃。加盟明導之前，Christen 曾擔任 Sagantec 應用工程總監以及 Brion Technologies 的可制造性設計(DFM)、光學臨近效應修正(OPC)和光學臨近效應修正(OPC)驗證的高級產品營銷經理。
在高級節點，有效的電網分析是確保小尺寸連接器可以處理電流需求，而不會造成潛在失效模式或信號完整性問題的關鍵?，F(xiàn)有的電網分析工具需要按照2.5維和三維設計進行拓展和增強，從而滿足新的需求和使用模式。本文介紹了一些必要的改進。
以系統為中心的電網分析
在三維集成電路系統中，幾個晶粒共享相同的網絡供電。電網分析 (PGA) 工具必須同時分析所有晶粒，因?yàn)橐粋€晶粒的電壓降可能直接與另一個相關聯。此外，電網分析解決方案必須支持各種2.5維/三維晶粒配置 -- 包括布局、定向和堆疊順序 -- 以及晶粒內部連接器模型。
一個系統中的每個晶粒可能已經按照其應用和需求采用了不同的工藝節點。一個系統可能包含 40nm 和 28nm 設計的晶粒以及 65nm 設計的基板夾層(interposer)。增量技術文件定義和校準在這個使用案例中發揮了重要作用，因?yàn)榻K端用戶只需校準與2.5維/三維整合相關的新堆疊定義部分，而不用重新校準整個堆疊。

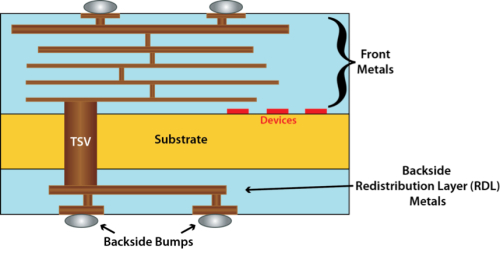

2.5維/三維流程的電網分析工具還必須考慮垂直整合所需的更多“對象”，如背面凸塊(microbumps)和背面金屬層（圖1）。三維結構中的背面金屬層呈45度角，而不是正面金屬層常用的90度，這將對功率分析模型產生影響。對于全三維系統，電網分析工具需要給正面和背面金屬之間的硅穿孔(TSV)定義準確的模型，而對于2.5維系統，電網分析工具必須能夠模擬只包含金屬（下面沒有器件）的鈍化基板夾層(interposer)。
使用模型
考慮到2.5維和三維系統的常規尺寸以及需要整合第三方晶粒，電網分析解決方案必須能夠以三種不同的模式運行。
設計流程中的電網分析
為了盡早、高效地檢測、診斷和糾正電網問題，設計人員應該在布圖規劃、時鐘樹綜合后以及電路實現后階段進行電網分析。為了提供有意義的分析，必須考慮到系統在既定晶粒（如其它晶粒、基板夾層(interposer)、三維集成電路整合對象等等）上的效果，用戶應該能夠輕松分析系統相互作用。一個既定堆疊內的多幀功能和晶粒間瀏覽使用戶能夠高效地審查、診斷和排除電網問題。盡管這些功能需要工具擁有明顯較大的數據容量和更快的響應時間，但是它們對于調試動態的電網分析運行特別重要。
電網分析輸出
一個電網分析解決方案產生一個全系統功率模型，可用于包裝/電路板電源完整性分析。進行部分模型創建的能力對于支持第三方 IP 整合來說也非常重要。例如，如果一個供應商分析一個基板夾層(interposer)上的一個將由客戶連接至另一個晶粒的晶粒，那么這個供應商需要為第一個晶粒提供功率模型，還要為基板夾層(interposer)提供寄生網表。
結論
當今的電網分析工具提供的功能遠遠無法滿足2.5維/三維集成電路的電網分析需要。功率是2.5維/三維集成電路物理實現中較大的挑戰之一，由此產生的問題無法僅在寄存器傳輸級 (RTL) 得到解決。為了使半導體行業完全支持除2.5維以外的三維整合、存儲器堆疊以及廣泛的 IO 應用，電網分析解決方案必須解決本文討論的需求，尤其是如果目標是為擁有具有強大的多晶粒電網布圖規劃能力的真正三維集成電路整合流程。
